Acoran - Foco solar - Manual de instrucciones

Modificado el Vie, 10 Abr a 8:54 A. M.

Aplicable a los productos con n.º referencia: 401590C, 401591C, 401592C

Índice

Conoce tu foco solar Acoran
Datos técnicos
Componentes
Instalación
Consideraciones previas
Encendido
Apagado
Modos de funcionamiento
Botones y ajustes del mando a distancia
Código de luces del foco
Seguridad y mantenimiento

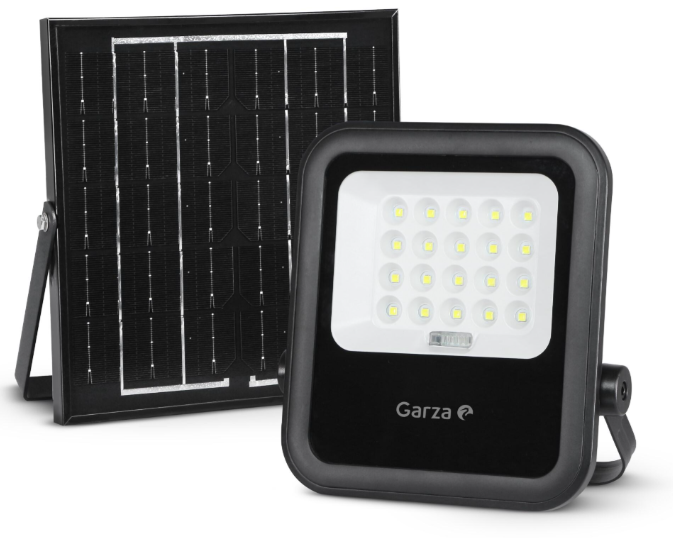

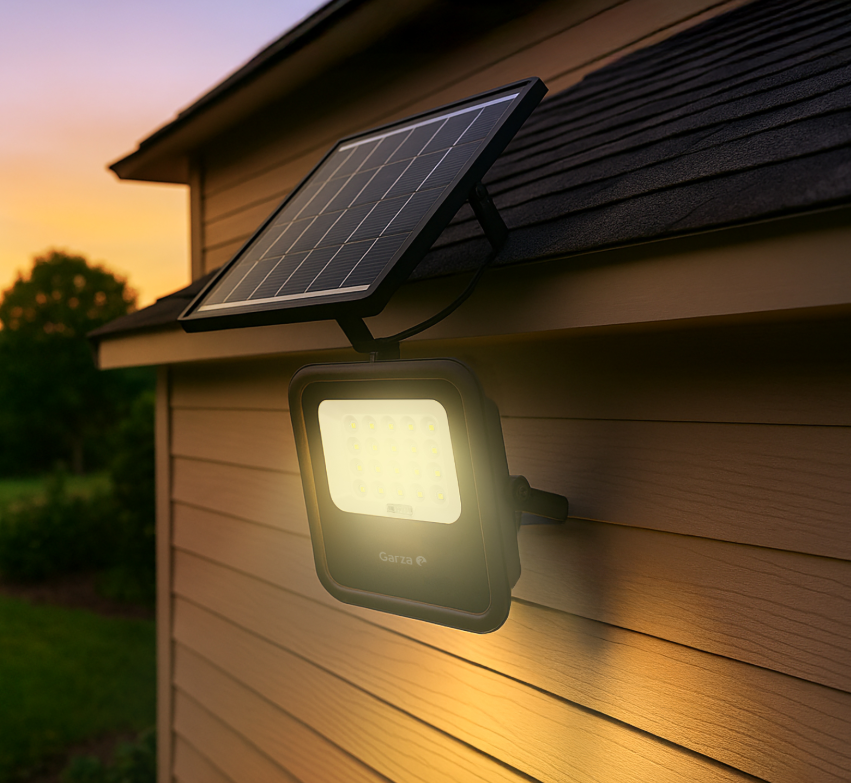

Conoce tu foco solar Acoran

Ilumina eficazmente áreas de entre 25-80m2 con hasta 3 temperaturas de color de la luz (CCT), ideal para crear un ambiente equilibrado y muy funcional.

Equipado con un sensor crepuscular que detecta la luz ambiental y te permite automatizar la iluminación de tu patio, casa, jardín o terraza.

Cuenta con un mando a distancia para regular la intensidad, encender y automatizar el apagado del foco.

Gran autonomía. El panel solar inclinable maximiza la eficiencia de carga, asegurando hasta 12 horas de iluminación ininterrumpida con una sola carga cada 2 días.

Flexibilidad total en la instalación. Su ángulo de instalación de 170º ofrece la máxima versatilidad para dirigir la luz exactamente donde la necesitas.

Datos técnicos

REFERENCIA	401590C	401591C	401592C
ALIMENTACIÓN	Panel solar monocristalino	Panel solar monocristalino	Panel solar monocristalino
LÚMENES	600lm	1200lm	2200lm
ÁREA DE ILUMINACIÓN	25m2	60m2	80m2
TEMPERATURA DE COLOR	CCT (3000K / 4000K /6500K)	CCT (3000K / 4000K /6500K)	CCT (3000K / 4000K /6500K)
ÁNGULO DE APERTURA DE ILUMINACIÓN	120º	120º	120º
LONGITUD DE CABLE	4'7m	4'7m	4'7m
BATERÍA	32700 3.2V / 5000mAh	32700 3.2V / 10000mAh	32700 3.2V / 20000mAh
TIEMPO DE CARGA	6h de luz directa	6h de luz directa	6h de luz directa
TIEMPO DE ILUMINACIÓN	Hasta 12h (dependiendo del nivel de carga)	Hasta 12h (dependiendo del nivel de carga)	Hasta 12h (dependiendo del nivel de carga)
DIMENSIONES PLACA	210x200x17mm	390x235x17mm	390x300x17mm
DIMENSIONES FOCO	226x200x46mm	254x225x46mm	278x246x46mm
PROTECCIÓN	IP65	IP65	IP65
TEMPERATURA DE USO	-20ºC~+50ºC	-20ºC~+50ºC	-20ºC~+50ºC
HUMEDAD DE TRABAJO	≤ 95% RH	≤ 95% RH	≤ 95% RH

*Si necesitas un cable de 3m de longitud puedes adquirirlo haciendo clic aquí.

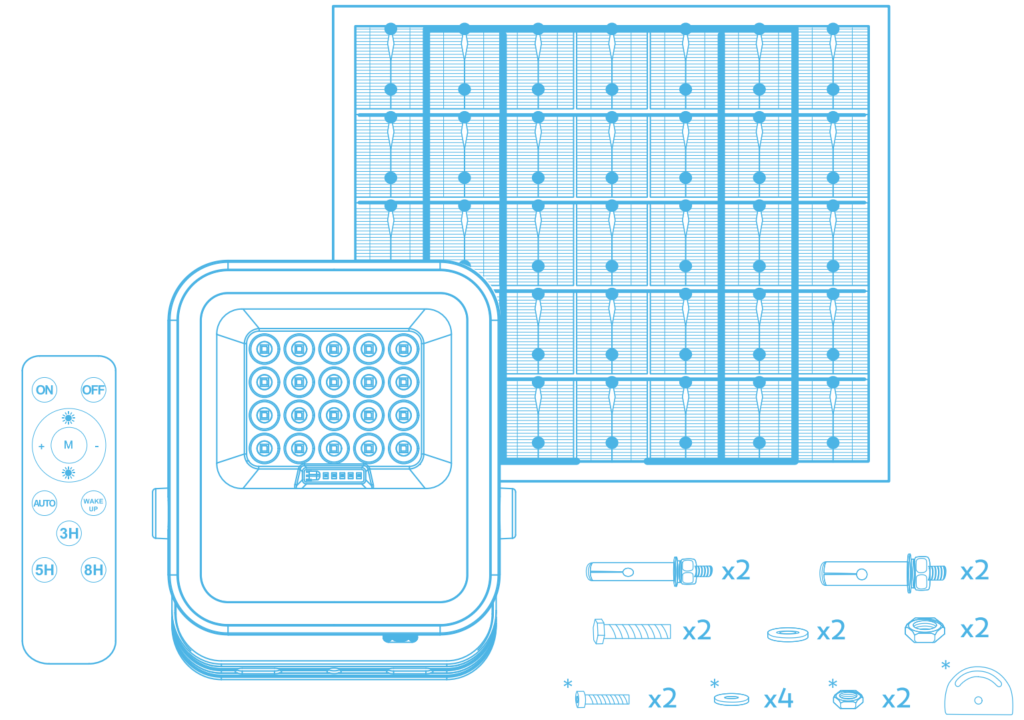

Componentes

* Solo en las referencias: 401591C y 401592C.

Instalación

Elige un lugar adecuado para la instalación y sigue estos pasos:

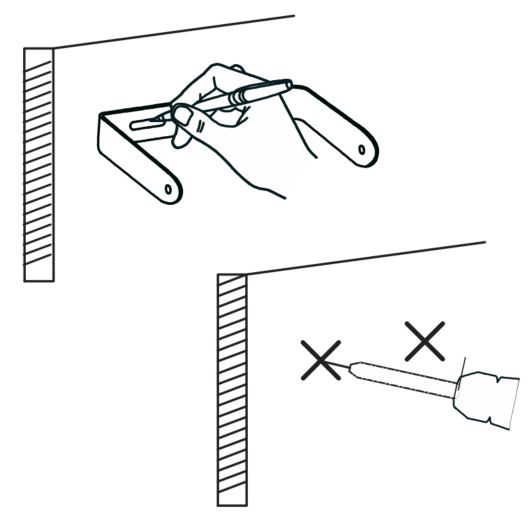

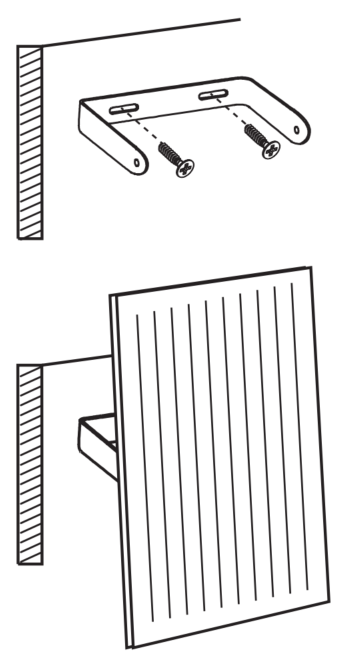

(1) Marca los agujeros de instalación de los soportes de pared del foco y de la placa y taládralos.	(2) Atornilla el soporte de la placa a la pared y atornilla la placa al soporte.

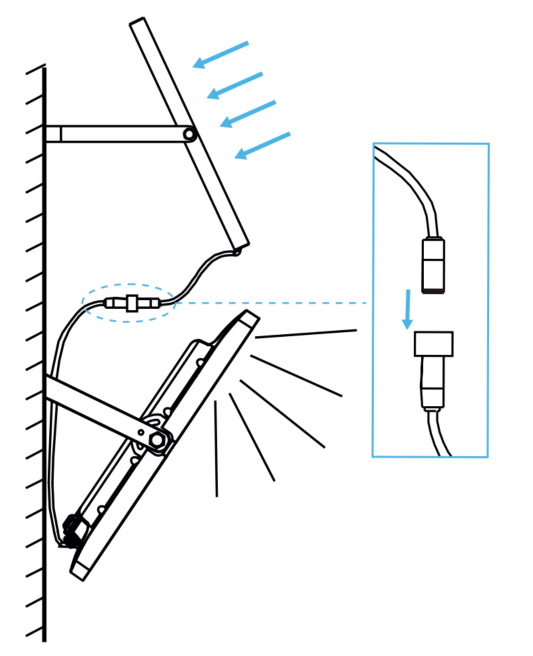

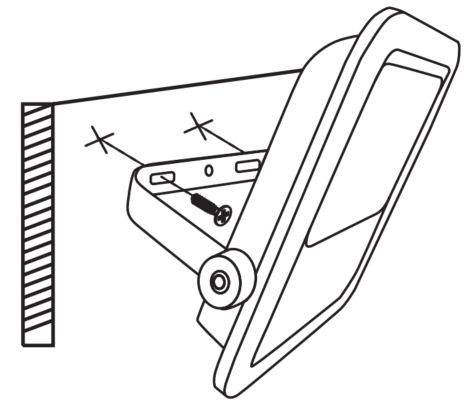

(3) Atornilla el foco a la pared.	(4) Enrosca el cable del panel solar al foco y orienta el foco en la dirección deseada.

Consideraciones previas

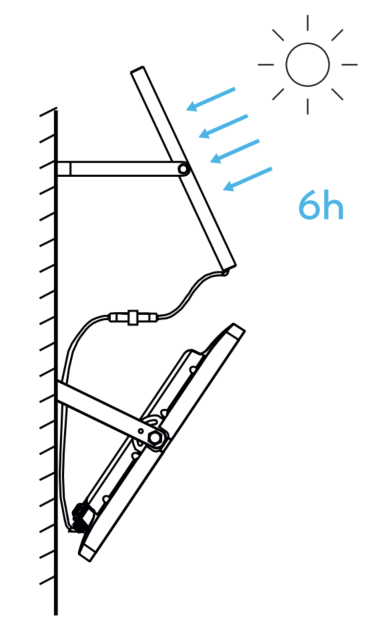

(1) Antes del primer uso, pulsa cualquier botón del mando y carga el dispositivo bajo la luz directa del sol durante, al menos, 6h.

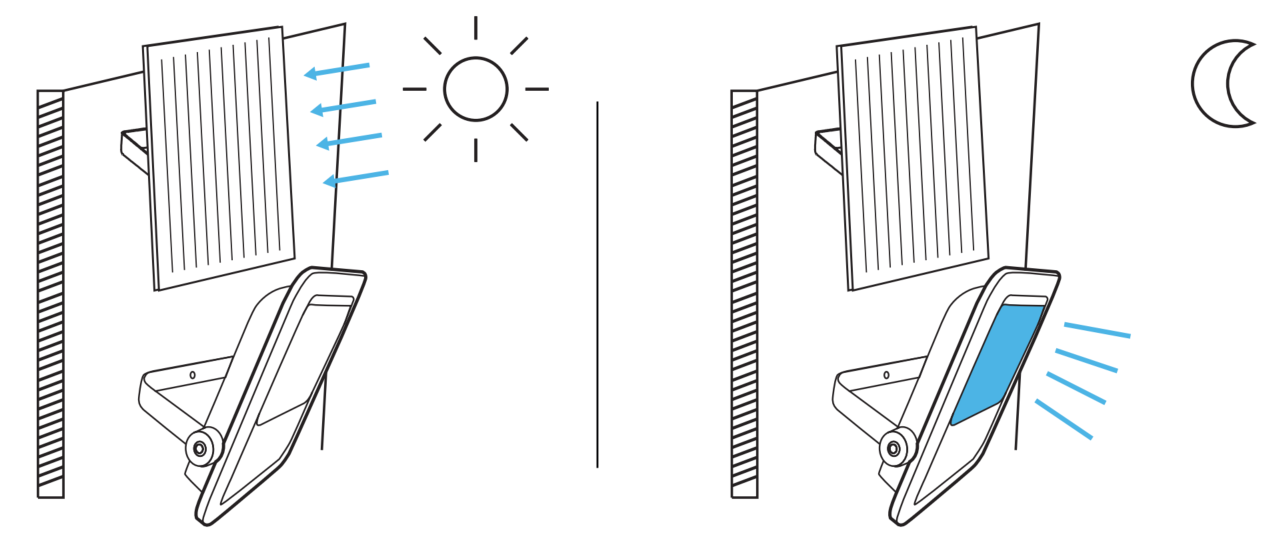

(2) Este foco funciona mediante la activación de un sensor crepuscular que detecta los cambios en la luz ambiental. Cuando la luz ambiental disminuya, el sensor activará automáticamente la fuente de luz del dispositivo. Cuando la luz ambiental aumente, el sensor apagará automáticamente la fuente de luz.

Encendido

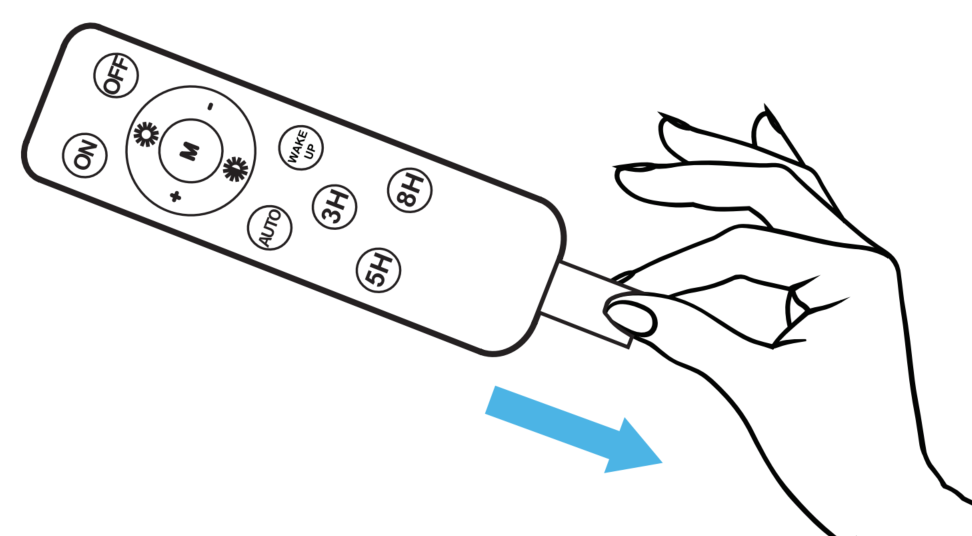

(1) Retira la pletina de plástico del mando a distancia.

(2) Antes del primer encendido, pulsa cualquier botón del mando y carga el dispositivo bajo la luz directa del sol durante, al menos 6 horas.

Apagado

Puedes apagar tu foco Acoran de forma temporal (solo durante una noche) o de forma permanente.

Apagado temporal

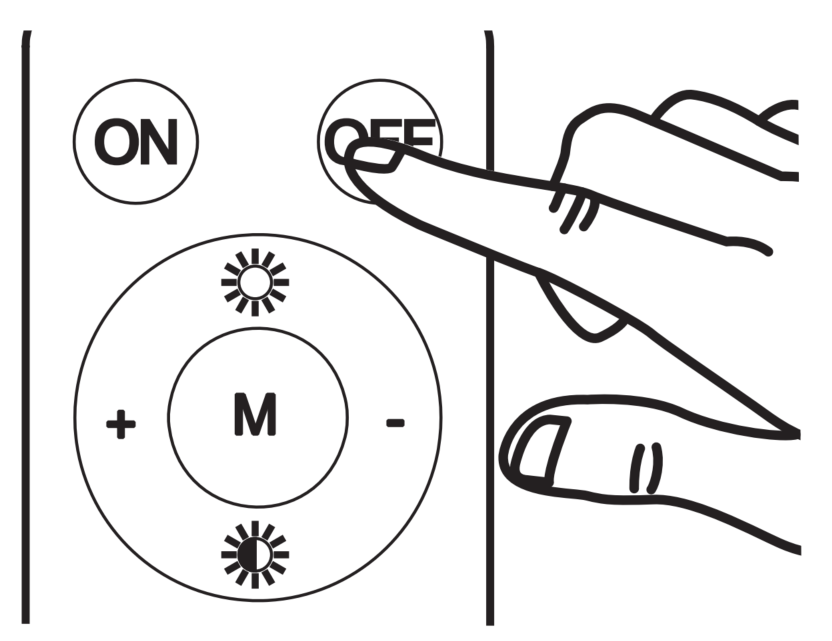

Para apagarlo de forma temporal, pulsa el botón OFF una sola vez. Luego podrás encenderlo nuevamente pulsando el botón ON.

Apagado permanente

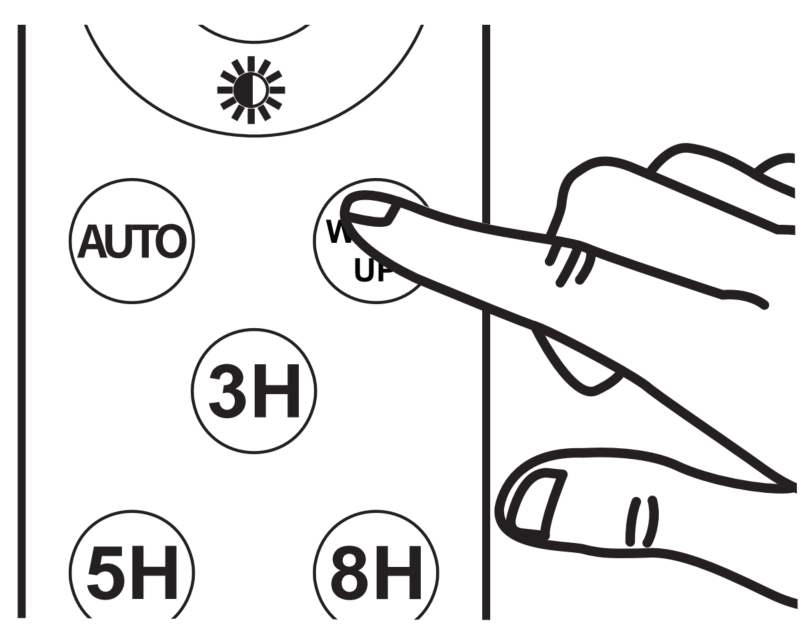

Para apagarlo de forma permanente, pulsa el botón OFF tres veces. Luego deberás encenderlo pulsando el botón "Wake up"WAKE UP.

Modos de funcionamiento

Recuerda que puedes modificar la intensidad de iluminación y la temperatura de color en cualquier modo desde el mando.

Puedes seleccionar uno de estos modos desde el mando:

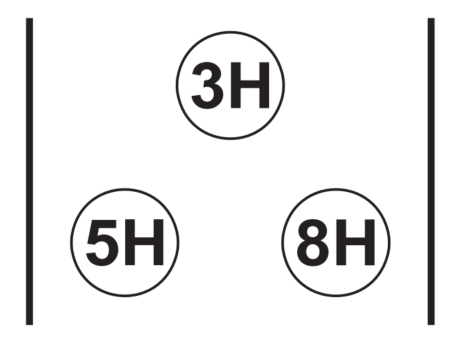

Modo temporizador

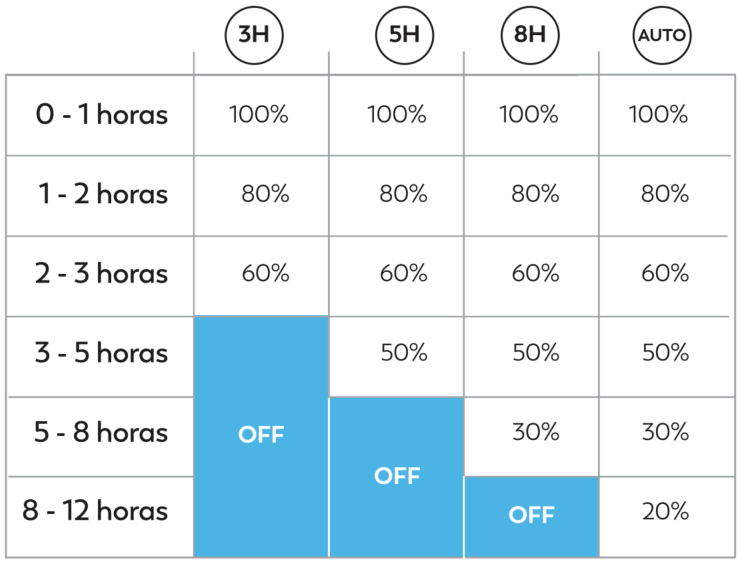

En este modo, la intensidad de iluminación va descendiendo hasta llegar a la hora seleccionada (3h, 5h, 8h), como se indica en el cuadro siguiente:

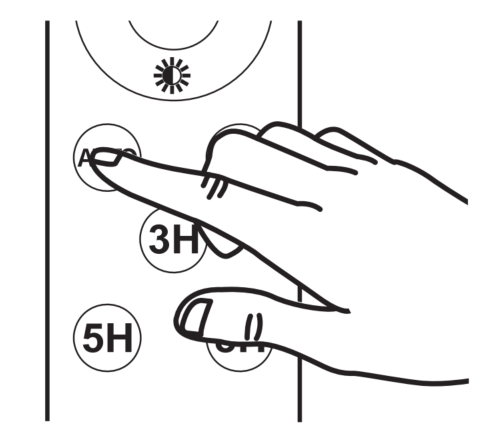

Modo auto

Es el modo de encendido por defecto, pero puede seleccionarse también desde el mando si el foco se encuentra en otro modo. En este modo, la intensidad de iluminación va descendiendo a medida que avanza la noche, como se indica en el cuadro siguiente:

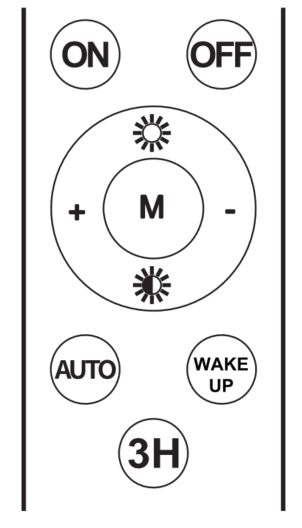

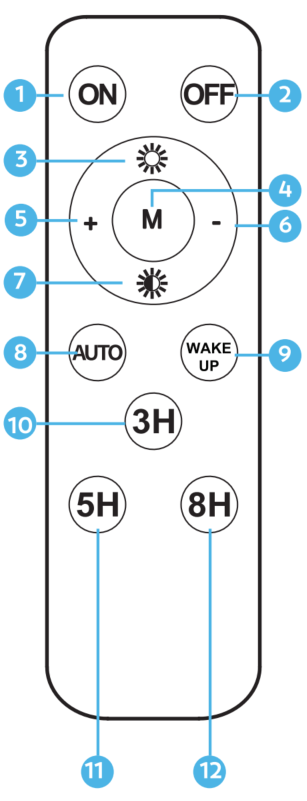

Botones y ajustes del mando a distancia

(1) Encender.

(3) Brillo al máximo.

(5) Aumenta la temperatura de color (luz más fría).

(7) Brillo al 50%.

(8) Modo automático o crepuscular (la luminaria se encenderá al anochecer).

(10) Programa el encendido al anochecer y el apagado tras 3 horas de funcionamiento.

(2) Apagar (Púlsalo 3 veces para apagar el foco permanentemente. Las luces del foco parpadearán 3 veces para indicar el apagado).

(4) CCT (3000K / 4000K / 6500K)

(6) Reduce la temperatura de color (luz más cálida)

(9) Enciende el foco tras el apagado permanente de la luminaria.

(11) Programa el encendido al anochecer y el apagado tras 5 horas de funcionamiento

(12) Programa el encendido al anochecer y el apagado tras 8 horas de funcionamiento

Código de luces del foco

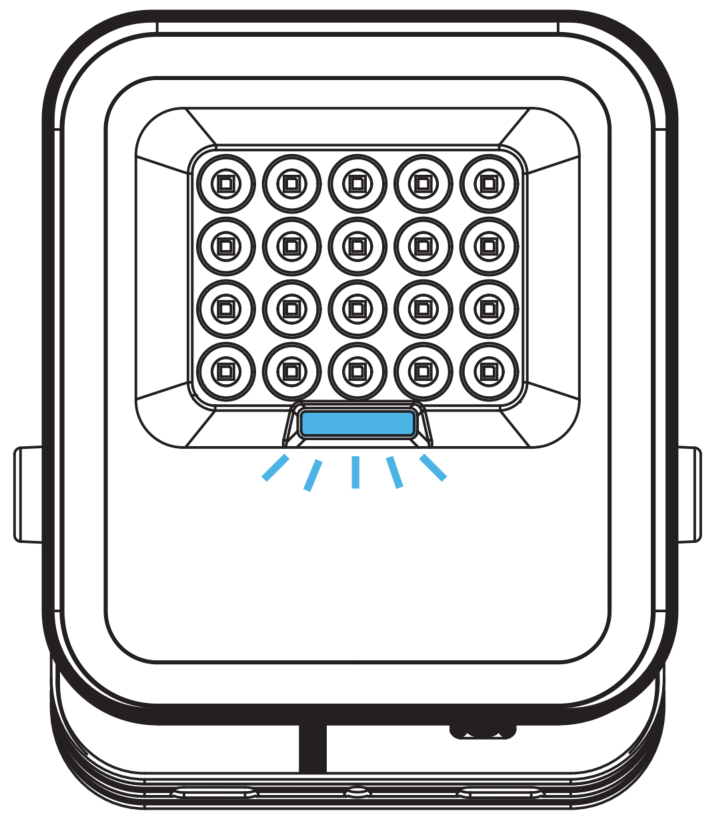

Las luces LED situadas en la zona inferior del foco indican el estado de la batería. A continuación te indicamos el código de color de las luces.

Luz verde	Batería cargada completamente
Luz roja parpadeando	Batería cargando

Seguridad y mantenimiento

Lee atentamente estas instrucciones para una instalación y una conservación del producto adecuada y segura:

Elige un lugar de instalación en el que la placa solar reciba suficiente luz solar directa durante el día para optimizar la carga de la batería (preferentemente orientado hacia el sur, en un lugar sin sombra, alejado de otras fuentes de luz que puedan interferir en el rendimiento del sensor crepuscular y donde la placa reciba al menos 3-5h de luz solar directa).
Instala el dispositivo en una superficie plana y estable, alejado de aires acondicionados, calefacciones centrales o cualquier otro sistema de alto voltaje.
Aunque el dispositivo está diseñado para ser instalado en exteriores, es recomendable situarlo en un lugar guarnecido de la lluvia.
Retira la pegatina transparente de la placa y carga el dispositivo al menos 24 horas antes de su primer uso.
Con el fin de evitar posibles daños en el producto, utiliza únicamente los accesorios incluidos en el embalaje para la instalación.
No utilices el foco en ambientes cuya temperatura sobrepase el rango indicado en apartados anteriores para evitar el deterioro de la batería y de su vida útil.
Mantén el dispositivo encendido para que la carga de la batería funcione correctamente.
Carga el dispositivo al menos una vez cada 3 meses para evitar el deterioro de la batería.
Si el producto ha sido almacenado durante más de un año, recuerda cargarlo completamente antes de su uso. Revisa cualquier posible daño o fuga antes de hacerlo.
Carga el dispositivo bajo la luz directa del sol si la batería no ha recibido carga en 3 días.
Limpia el panel solar y retira el polvo que haya podido acumular para que el dispositivo funcione en condiciones ideales. Lleva a cabo este proceso al menos una vez cada seis meses.
Mantén el dispositivo lejos del fuego y el aceite para evitar incendios o explosiones.
No sumerjas el foco ni la placa en agua.
Mantén el foco y la placa alejado de los niños.
La manipulación interna del producto hará que pierda la garantía.
