Cabezal termostático inteligente Zigbee - Manual de Instrucciones

Aplicable a los productos con n.º referencia: 401320G, 401317G, 401307G, 401317G, 401317C

Índice

• Conoce tu cabezal termostático inteligente Zigbee
• Datos técnicos
• Instalación del cabezal termostático inteligente Zigbee
• Instalación de los adaptadores incluidos
• Instalación del bridge
• Vinculación con tu App Garza Smart / WiFi
• Vinculación del cabezal termostático inteligente Zigbee con el bridge
• Significado de los iconos del cabezal termostático inteligente Zigbee
• Significado de los iconos de la App Garza Smart
• Ajustes y parámetros del menú configuración
• Programación del cabezal termostático inteligente Zigbee a través de la App
• Control por voz

Conoce tu cabezal termostático inteligente Zigbee

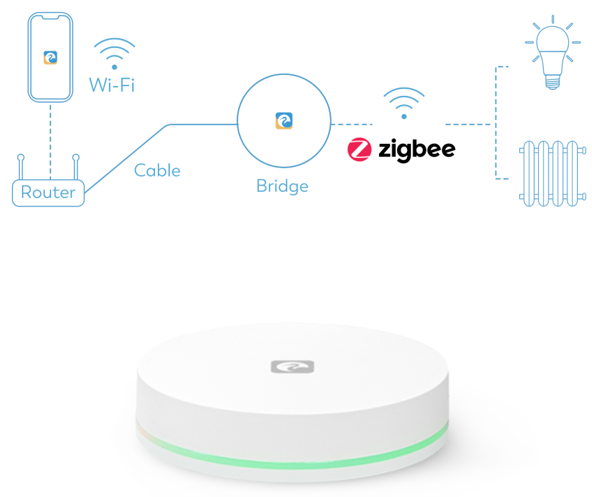

Controla de manera eficiente tu sistema de calefacción con tecnología Zigbee, permitiendo una conectividad estable y rápida.  El bridge Zigbee, incluido en el kit, te permite integrar y controlar cualquier dispositivo compatible con esta tecnología. Ajusta de forma individual la temperatura de cada radiador, optimizando el confort y el consumo energético en cada habitación. Incluye adaptadores para una amplia gama de marcas y modelos de radiadores, asegurando una instalación sin problemas. Equipado con protección de válvula, modo anticongelación, detección de ventana abierta, protección infantil y aviso de batería baja para una mayor tranquilidad y ahorro energético. Dispone de registro histórico en la App Garza Smart, que permite analizar el consumo y ajustar el rendimiento para mayor eficiencia energética.

Datos técnicos

Instalación del cabezal termostático inteligente Zigbee

Para instalar tu cabezal termostático inteligente Zigbee necesitas lo siguiente:

(1) Un radiador con válvula termostática automática al que conectar el cabezal. Recuerda que el cabezal no es compatible con las válvulas termostáticas manuales.

(2) Un adaptador de rosca para instalar el cabezal en la válvula. Los adaptadores más comunes vienen incluidos, pero puedes contactar con nosotros si ninguno de ellos es compatible con tu radiador.

(3) Un bridge Zigbee para conectar el cabezal con tu router. Recomendamos el uso del Bridge Zigbee de Garza (Incluido en el Starter Kit), aunque también existen otros compatibles.

(4) Dos pilas AA (incluidas).

Una vez que dispongas de todos los componentes indicados, sigue estos pasos para instalar tu cabezal termostático inteligente Zigbee:

(1) Presiona la hendidura para separar la carcasa del esqueleto del cabezal e introduce las pilas en su compartimento. Vuelve a poner la carcasa en su lugar.	(2) Enrosca el cabezal con la válvula de tu radiador, haciendo uso de los adaptadores si es necesario.

(3) Presiona el botón giratorio brevemente. En la pantalla aparecerá la palabra "LA" parpadeando. El dispositivo quedará configurado con las opciones por defecto.

Instalación de los adaptadores incluidos

DANFOSS RAV Válvula de 3/4 + émbolo largo
DANFOSS RA Válvula de 1/2
CALEFFI Válvula de 1/2
GIACOMINI Válvula de 1/2 + émbolo corto
ORKLI Válvula de metal de 1/2 + émbolo fino de metal

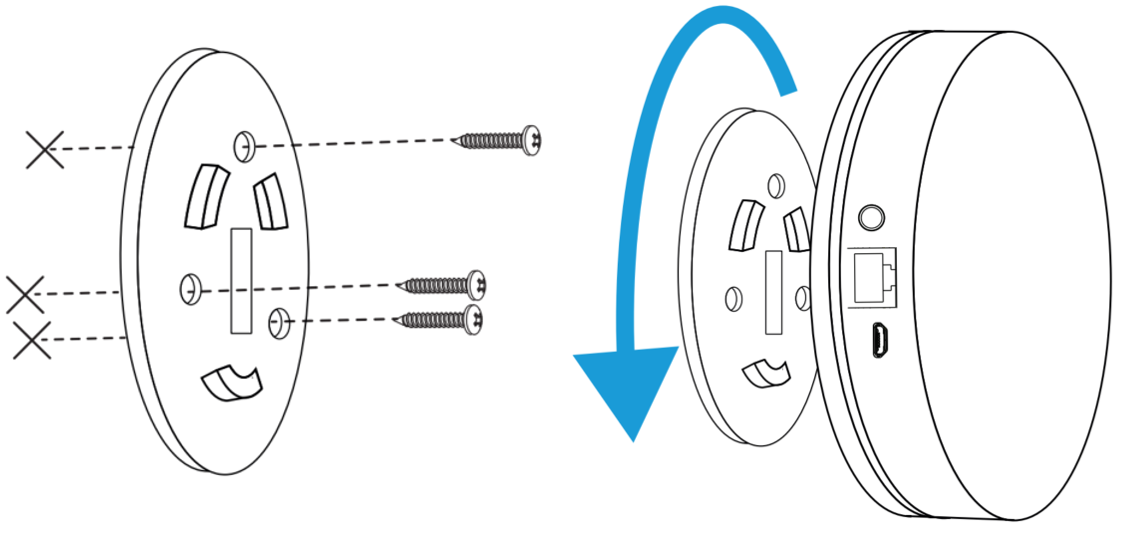

Instalación del bridge

Es necesario instalar el bridge Zigbee para vincular el cabezal termostático con tu app Garza Smart.

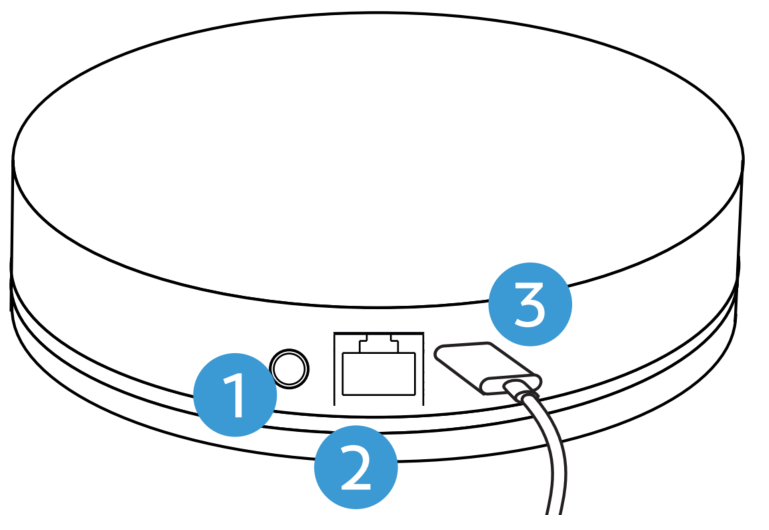

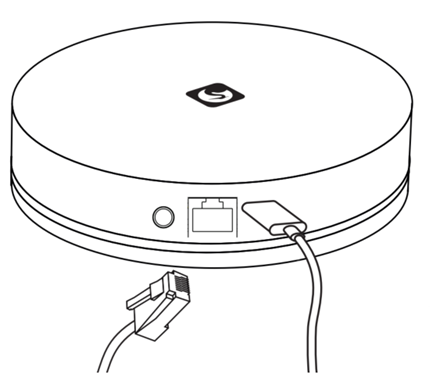

(1) Conecta el bridge a la corriente mediante su alimentación USB.	(2) Conecta el cable ethernet al router y al bridge.

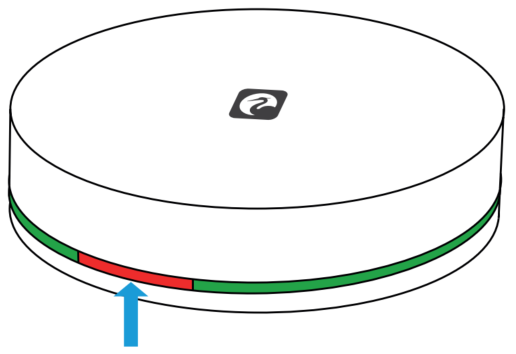

(3) Los indicadores luminosos parpadearán brevemente tras conectar ambos cables. Tras concluir la instalación dejarán de parpadear y se mantendrán encendidos.

Vinculación con tu App Garza Smart / WiFi

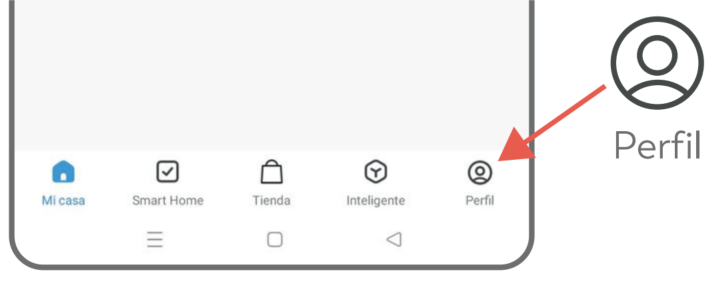

(1)  Crea una familia en la app para gestionar todos los dispositivos si no tienes una creada ya. Haz clic en “perfil”, en la parte inferior derecha de tu pantalla.

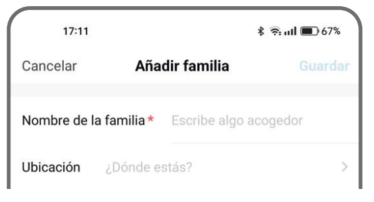

(2)  Haz clic en “Gestión de familia” y selecciona “Añadir familia”. Rellena los campos obligatorios (marcados con un asterisco) y haz clic en “Guardar” en la parte superior derecha de tu pantalla. En la pantalla emergente, haz clic en “Terminar”.

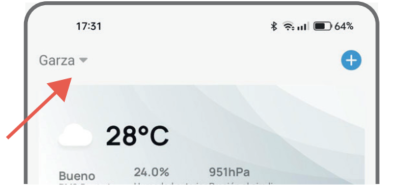

(3) Haz clic en la flechaen la parta superior izquierda de tu pantalla y luego haz clic en “Mi casa” en la parte inferior izquierda para volver al menú principal de la app. Asegúrate de tener seleccionada la familia que acabas de crear en la parte superior izquierda de la pantalla.

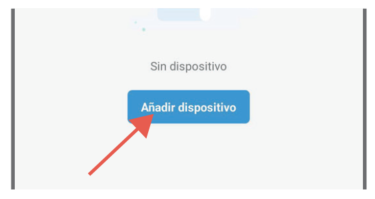

(4)  Ahora ya podremos añadir dispositivos. Selecciona "añadir dispositivos" si es tu primer producto o el botón (+) en la esquina superior derecha y elige el icono del Termostato dentro del menú de dispositivos.

(5) Selecciona "Bridge".

(6) Elige tu red WiFi de 2,4 GHz e introduce su contraseña. La contraseña de tu red wifi puede estar en la parte trasera del router”. Asegúrate de que tu móvil también está conectado a la red WiFi 2,4GHz a través de los ajustes de wifi de tu smartphone.

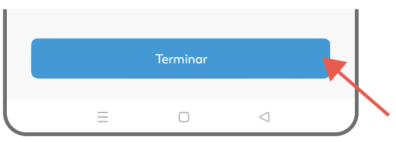

(7) Una vez finalizada la vinculación, el indicador de estado se apagará. En la app, podrás modificar el nombre de tu termostato e indicar la habitación en la que está instalado (opcional). Haz clic en “Terminar” para finalizar el proceso de vinculación.

Vinculación del cabezal termostático inteligente Zigbee con el bridge

(1) Gira el botón rotatorio de tu cabezal hasta que aparezca "OF" en la pantalla.	(2) Mantén pulsado el botón rotatorio de tu cabezal hasta que aparezca "- -" en la pantalla.

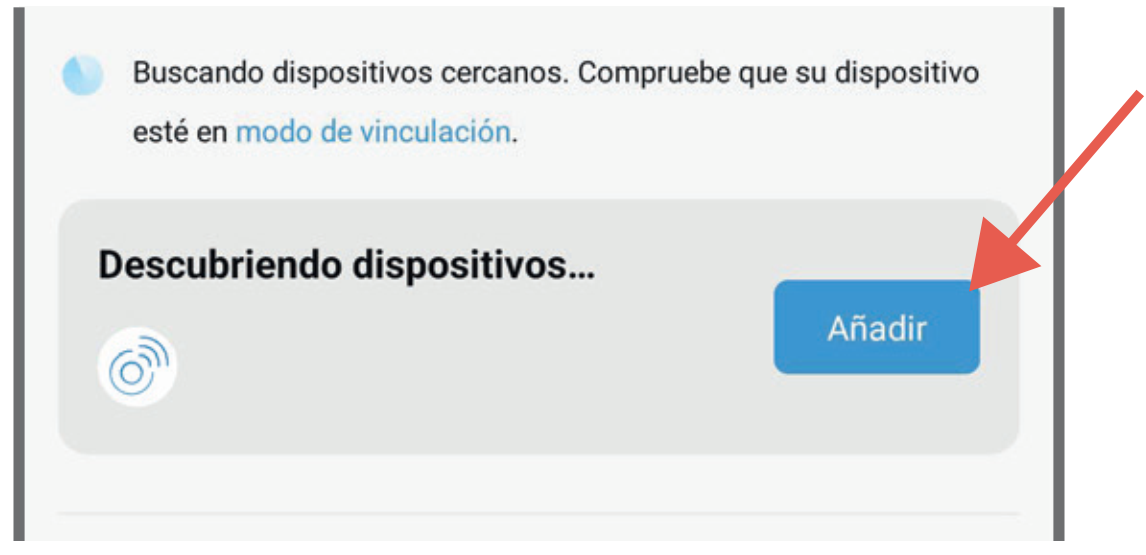

(3) Accede a tu bridge, previamente vinculado, desde la app Garza Smart.	(4) Pulsa "Agregar dispositivos" y, a continuación, "El LED ya parpadea" o "Continuar".	(5) Tras unos segundos, en la pantalla del cabezal aparecerá "PA", confirmando la correcta vinculación. Pulsa "Terminar" en tu app Garza Smart para finalizar el proceso.

Significado de los iconos del cabezal termostático inteligente Zigbee

(1) Modo programación  (2) Estado de vinculación (3) Indicador de temperatura   (4) Batería baja (5) Actividad del radiador

Significado de los iconos de la App Garza Smart

Ajustes y parámetros del menú configuración

A continuación te mostramos cada parámetro y te explicamos de forma detallada su funcionamiento:

	FUNCIÓN 1: PROTECCIÓN DE LA VÁLVULA / RESISTENTE AL AGUA DURA Esta función abre la válvula y la hace funcionar durante 20 segundos cada dos semanas para evitar cualquier daño que pueda producirse por óxido o cal. En la pantalla del cabezal aparecerá "A5". Diseñada para largos periodos de inactividad del radiador.
	FUNCIÓN 2: FUNCIÓN ANTICONGELACIÓN   Abre la válvula si la temperatura ambiente desciende por debajo de los 5ºC y la cierra cuando sube por encima de los 8ºC.
	FUNCIÓN 3: FUNCIÓN VENTANA ABIERTA Cierra la válvula si la temperatura ambiente desciende más de 6ºC en menos de 4 minutos. En la pantalla del cabezal aparecerá "OP". Si la temperatura vuelve a subir 2ºC, el cabezal vuelve a operar con normalidad.
	FUNCIÓN 4: PROTECCIÓN INFANTIL / BLOQUEO INFANTIL Bloquea el uso del cabezal. Puede activarse también desde el propio cabeza si se mantiene pulsado el botón rotatorio durante 5 segundos. En la pantalla del cabezal aparecerá "LC". Para desbloquearlo es necesario mantener pulsado el botón rotatorio durante 5 segundos.
	FUNCIÓN 5: CALIBRACIÓN DE TEMPERATURA Permite ajustar la medición de temperatura ambiente (-6ºC/+6ºC) para compensar una posible diferencia entre la temperatura real y la mostrada por el cabezal.
	FUNCIÓN 6: ENLAZAR DISPOSITIVOS  Permite vincular varios cabezales termostáticos entre sí.

OTRAS FUNCIONES

Programación del cabezal termostático inteligente Zigbee a través de la App

Entra en la app y selecciona el cabezal que quieras programar. Luego haz clic en “Programa”  para acceder al menú de programación. Desde aquí podrás efectuar los siguientes cambios:  (1) Seleccionar el día o el conjunto de días en los que quieras realizar una modificación de la programación. (2) Seleccionar el día que quieras visualizar de la programación vigente o el día cuya programación quieras modificar. (3) Seleccionar el periodo de programación. (4) Ajustar los parámetros de hora y temperatura para el periodo de programación elegido. (5) Tras cada modificación haz clic en enviar para confirmar el cambio.

Ahora te indicaremos cómo configurar la temperatura y la hora de cada periodo de programación usando de ejemplo el primero:. Recuerda repetir los siguientes pasos tantas veces como periodos de programación hayas elegido en la configuración.

(1) Con el termostato encendido, mantén pulsado el botón3 segundos, aproximadamente, para acceder al menú de programación.

(2) Usa las flechaspara elegir el día o el conjunto de días (L-D, L-V, S-D) en los que la programación estará activa. Pulsa el botónpara continuar.

(3) Usa las flechaspara elegir la hora de inicio del primer periodo de programación. Pulsa el botónpara continuar.

(4) Usa las flechaspara elegir la temperatura deseada del periodo. Pulsa el botón para continuar.

(5) Verás que ahora el termostato te habilita el siguiente periodo de programación para que los configures del mismo modo que has hecho con el primero .

(6) Ajusta los valores del resto de los periodos de programación o  según tus necesidades.

(7) Cuando finalices la configuración del último periodo de programación  pulsa el botónpara confirmar los cambios y guardar la programación.

Ejemplo de programación en 4 tramos:

Tu caldera se encenderá si la temperatura ambiente de tu hogar es inferior a 20ºC a partir de las 6:00 y hasta las 8:00. Entre las 8:00 y las 18:00, tu caldera se encenderá si la temperatura ambiente de tu hogar es inferior a 16ºC. Entre las 18:00 y las 22:00, tu caldera se encenderá si la temperatura ambiente de tu hogar es inferior a 20ºC. Entre las 22:00 y las 06:00 del día siguiente, tu caldera se encenderá si la temperatura ambiente de tu hogar es inferior a 16ºC.

Consejo: si quieres menos de 4 periodos de programación a lo largo del día, repite la misma temperatura deseada en algunos de los periodos intermedios.

Es posible modificar temporalmente la temperatura objetivo del cabezal aun cuando se encuentre activa una programación. Tan solo es necesario girar el botón rotatorio hasta la temperatura deseada. Esta configuración manual permanecerá hasta el fin del periodo e programación que se encuentre activo en ese momento.

Control por voz

Configura tu asistente de voz para controlar tu cabezal termostático inteligente Zigbee siguiendo los pasos indicados en estos enlaces: Alexa, Google Home.

Si quieres saber más o tienes alguna dificultad, consulta la Base de conocimiento o ponte en contacto con nosotros para recibir ayuda personalizada.
