Arán - Cabezal WiFi con termostato extraíble - Manual de Instrucciones

El cabezal de válvula Arán dispone de un termostato extraíble que te permite medir, controlar y programar tus radiadores en base a la temperatura real de la habitación, lejos del calor que emite el propio sistema de calefacción.

Puedes configurar una misma temperatura en hasta 8 cabezales (8 radiadores / habitaciones) con un solo termostato extraíble. Combina los diferentes packs disponibles para personalizar a tu gusto la temperatura de cada habitación de tu casa.

Dispone de función antical, anticongelación y detección de ventana abierta para optimizar el uso y la vida del dispositivo y potenciar la eficiencia energética de tu hogar.

Incluye adaptadores para una amplia gama de marcas y modelos de radiadores (Danfoss, Caleffi, Guacomini, Orkli), para asegurar una instalación sin problemas del cabezal de válvula (M30x1.5mm).

Gestiona el confort de tu hogar a través de la app Garza Smart, de tu asistente de voz (Alexa y Google Assistant)  o manualmente desde los propios cabezales de válvula.

REFERENCIA

401377C, 401315C, 401329C

ALIMENTACIÓN CABEZAL DE VÁLVULA

2 pilas AA 1.5 (LR6)

ALIMENTACIÓN SOPORTE DE TERMOSTATO EXTRAÍBLE

2 pilas AAA 1.5 (LR3) no recargables

PRECISION DE VISUALIZACIÓN DE TEMPERATURA

0.5ºC

PRECISION DE AJUSTE DE TEMPERATURA

0.5ºC

TEMPERATURA DE FUNCIONAMIENTO

-20ºC~+50ºC

HUMEDAD DE TRABAJO

Modo de instalación A

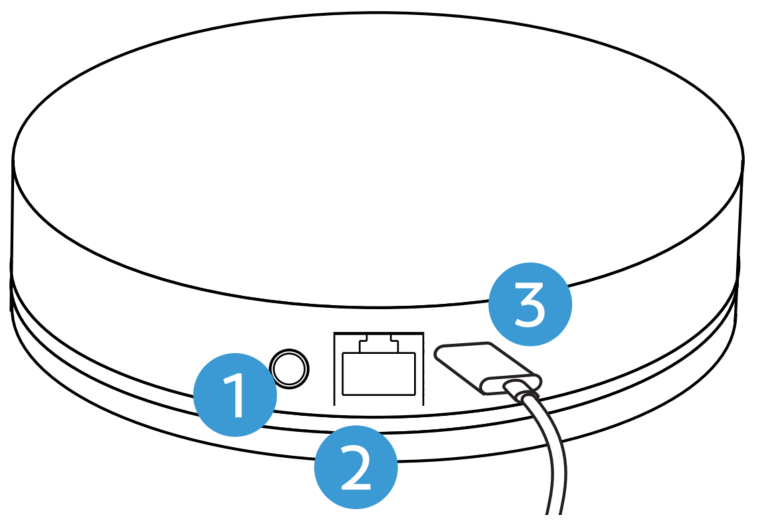

Conecta el bridge a la corriente y al router mediante los cables USB y cable de ethernet incluidos. Luego deposítalo sobre una superficie plana.

Modo de instalación B

Si prefieres fijarlo en la pared o en alguna otra superficie para más seguridad, puedes ayudarte del soporte y los tacos y tornillos incluidos.

Verás que el dispositivo enciende sus indicadores luminosos. Transcurridos unos segundos, el LED verde se apagará, indicando que han concluido los segundos de preparación o precalentamiento del bridge.

(1) Introduce dos pilas AA en el compartimento para pilas. Asegúrate de alinear sus polaridades correctamente.

(2) Los indicadores de temperatura  se encenderán en diferentes patrones de barrido, indicando que el motor está calibrándose internamente para acoplarse a la válvula.

(3) Una vez completado el proceso de calibración se encenderán todos los indicadores de temperatura .

(4A) Enrosca el cabezal con la válvula de tu radiador manualmente. Recuerda que la medida del cabezal es M30x1.5mm. Una vez ajustadas manualmente, se recomienda no hacer uso de llaves o herramientas para evitar daños en la rosca.

(4B) Si necesitas hacer uso de algún adaptador para ajustar el cabezal a tu radiador, aquí tienes una lista de los que te incluimos y cómo llevar a cabo su instalación.

DANFOSS RA
Válvula de 1/2

(5) Presiona el botón táctil central una sola vez. El cabezal ajustará su recorrido al de la válvula. Si se ajusta correctamente, se activará la configuración inicial. Durante este proceso, los indicadores de temperatura  se encenderán en el sentido contrario a las agujas del reloj.

(1) Indicador de temperatura.

• Si parpadea: preparado para la vinculación.
• Encendido: vinculación completada.

(3) Indicador de programación.

• Si parpadea: preparado para el emparejamiento con el termostato extraíble.
• Encendido: emparejamiento completado.

• Encendido: Batería baja.
• Si parpadea 3 veces al pulsar el botón : bloqueo infantil activado. El bloqueo infantil del cabezal debe activarse desde la app, pero puede desactivarse desde la app o desde el propio dispositivo si dejas pulsado el botón  durante más de 5 segundos.

(6) Botón táctil.

(1) Gira la tapa trasera del soporte del termostato extraíble en el sentido contrario a las agujas del reloj y retírala.

(2) Introduce dos pilas AAA no recargables en el compartimento para pilas. Asegúrate de alinear sus polaridades correctamente.

(3) Fija el soporte del termostato extraíble en la tapa y gíralo en el sentido de las agujas del reloj para una sujeción segura y estable.

(4) Deposita el dispositivo en una superficie horizontal.

* Si lo prefieres, puedes fijar la tapa trasera del soporte en la pared, ayudándote de los tacos y tornillos incluidos

(1) Retira el protector de conexiones del cabezal de válvula.

(2) Alinea las pestañas de sujeción del termostato extraíble con el cabezal y fíjalo presionando, hasta que oigas un clic.

(1) Reducir temperatura.

(3) Estado de conexión o emparejamiento (termostato – cabezal).

• Si parpadea: preparado para el emparejamiento con el cabezal de válvula.

• Encendido: emparejamiento completado.

• Si SET también encendido: Temperatura objetivo configurable.
• Si SET apagado: Temperatura ambiente.
• Si LC en pantalla: Bloqueo infantil activado. Para desactivarlo, pulsa simultáneamente los botones “+” y “-” durante 3 segundos.

(7) Batería baja.

(8) Controlador de temperatura deslizante.

(1) Apaga el cabezal de válvula.

(2) Mantén pulsado el botón táctil durante 8s, hasta que el icono  comience a parpadear rápidamente.

(3) Repite estos pasos en todos los cabezales que quieras emparejar con un mismo termostato. Recuerda que puedes emparejar hasta 8 cabezales con un mismo termostato extraible.

(4) Sitúa el termostato extraíble en su soporte.

(5) Apaga el termostato extraíble.

(7) Al detectar el cabezal o los cabezales en modo emparejamiento, el termostato comenzará a enumerarlos (1, 2, 3, hasta 8).

(8) El icono  del cabezal o cabezales emparejados dejará de parpadear, quedando apagado.

(9) Enciende el cabezal o cabezales emparejados. El icono  permanecerá encendido, confirmado el emparejamiento.

(10) Apaga el termostato extraíble y enciéndelo nuevamente. El icono  permanecerá encendido, confirmado el emparejamiento.

(1) Repite los pasos indicados en el modo de instalación B. El termostato y el cabezal se emparejarán automáticamente.

(2) El icono  del termostato parpadeará durante unos segundos y luego se apagará.

(3) Enciende el termostato, verás que el icono se mantiene encendido en la pantalla, confirmando el emparejamiento.

(1) Apaga los cabezales. Mantén pulsado el botón táctil durante 8s, hasta que el icono  comience a parpadear rápidamente en todos los cabezales.

(2) Alinea las pestañas de sujeción del termostato extraíble con uno de los cabezales y fíjalo presionando, hasta que oigas un clic. Repite este paso con los demás cabezales.

(3) El icono  del termostato parpadeará durante unos segundos y luego se apagará.

(4) Enciende el termostato, verás que el icono  se mantiene encendido en la pantalla, confirmando el emparejamiento.

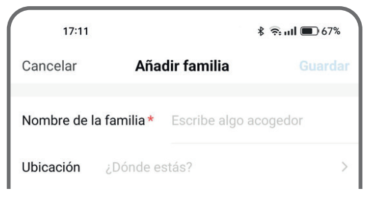

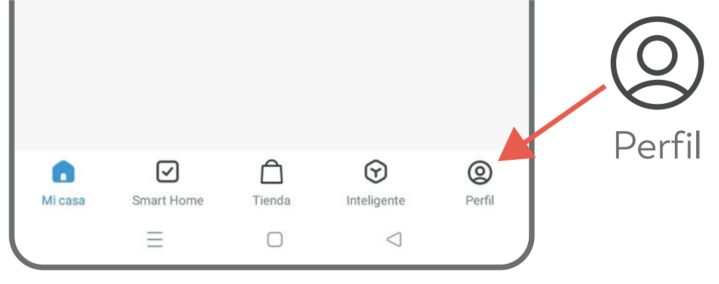

(2)  Haz clic en “Gestión de familia” y selecciona “Añadir familia”. Rellena los campos obligatorios (marcados con un asterisco) y haz clic en “Guardar” en la parte superior derecha de tu pantalla. En la pantalla emergente, haz clic en “Terminar”.

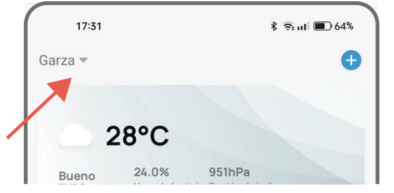

(3) Haz clic en la flechaen la parta superior izquierda de tu pantalla y luego haz clic en “Mi casa” en la parte inferior izquierda para volver al menú principal de la app. Asegúrate de tener seleccionada la familia que acabas de crear en la parte superior izquierda de la pantalla.

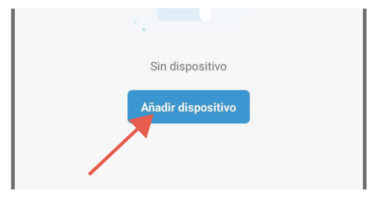

(4)  Ahora ya podremos añadir dispositivos. Selecciona "añadir dispositivos" si es tu primer producto o el botón (+) en la esquina superior derecha. Recuerda que tu bridge Zigbee debe estar conectado al cable de ethernet y tu móvil a la red WiFi de 2,4 GHz.

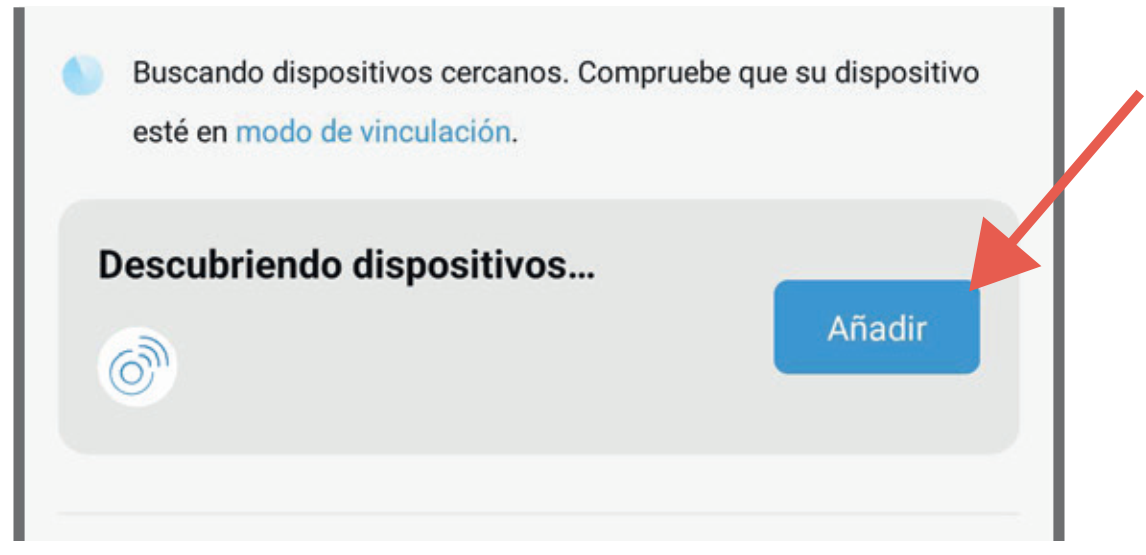

(5) Haz clic en "Añadir".

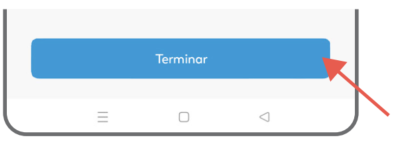

(6) Haz clic en “Terminar” para finalizar el proceso de vinculación.

(7) Una vez finalizada la vinculación, el indicador de estado se apagará. En la app, podrás modificar el nombre de tu dispositivo e indicar la habitación en la que está instalado (opcional).

(8) Apaga el cabezal (o cabezales) que vayas a vincular.

(9) Mantén pulsado el botón táctil durante 5s, hasta que el icono  comience a parpadear rápidamente.

(10) Accede a tu bridge, previamente vinculado, desde la app Garza Smart.

(11) Pulsa "Agregar dispositivos" y, a continuación, "El LED ya parpadea" o "Continuar".

(12) Una vez detectado el cabezal (o cabezales), pulsa “Terminar” en tu app Garza Smart para finalizar el proceso de vinculación.

(13) El icono  del cabezal (o cabezales) parpadeará durante unos segundos y luego se apagará.

(14) Enciende el cabezal, verás que el icono  se mantiene encendido, confirmando la vinculación.
