Ocho Ríos – Controlador de electroválvulas de riego WiFi - Manual de instrucciones

Modificado el Vie, 16 May a 11:08 A. M.

Aplicable a los productos con n.º referencia: 401341G

De venta exclusiva en Leroy Merlín.

Índice

Conoce tu controlador de electroválvulas de riego WiFi Ocho Ríos
Datos técnicos
Instalación
Vinculación con tu App Garza Smart / WiFi
Componentes y significado de los botones del dispositivo
Parámetros y funcionamiento del controlador de electroválvulas Ocho Ríos en tu app Garza Smart
Riego manual desde tu app Garza Smart
Riego manual desde el controlador de electroválvulas Ocho Ríos
Retraso manual del riego
Riego automático desde tu app Garza Smart
Editar áreas / electroválvulas
Calendario de riego
Control por voz
Restablecer de fábrica el controlador de electroválvulas Ocho Ríos

Conoce tu controlador de electroválvulas de riego WiFi Ocho Ríos

Gestiona desde tu móvil y de forma independiente cada una de las 8 salidas de agua y la electroválvula maestra para diseñar el sistema de riego perfecto de tu jardín o terraza.

Controla el riego de tu hogar de forma automática, mediante programaciones, o manual, activándolo desde el propio dispositivo o desde tu app Garza Smart.

Crea un programa de riego automático que controle tantas electroválvulas como desees de las 8 disponibles, ajustándolas en función de las condiciones meteorológicas de tu hogar.

La programación se mantiene almacenada incluso si el dispositivo pierde la conexión a internet o la alimentación eléctrica. Además, si esto ocurre, el tramo de programación que se encuentre activo se mantendrá en funcionamiento hasta su término.

Compatible con electroválvulas.

Compatible con un sensor de humedad para suelo de contacto normalmente abierto. No compatible con el sensor de humedad Doñana. Venta exclusiva en Leroy Merlín.

Compatible con Alexa y Google Home.

8 terminales para electroválvulas y 1 extra para electroválvula maestra.

Datos técnicos

REFERENCIA	401341G
ALIMENTACIÓN DE ENTRADA	120-240V / 50-60Hz
ALIMENTACIÓN DE SALIDA	24V AC / 0.8A
FRECUENCIA WIFI	2.4 GHz + 5GHz y redes mixtas
PROTOCOLO DE CONEXIÓN	802.11n + Bluetooth
POTENCIA MÁXIMA TRANSMITIDA	<20dBm
DIMENSIONES	135x120x44mm
PESO	717g
PROTECCIÓN	Ocho Ríos: IP54 Adaptador de corriente: IP20
TEMPERATURA DE USO	3ºC~+50ºC
TEMPERATURA DE ALMACENAMIENTO	-10ºC~+50ºC
HUMEDAD DE TRABAJO	≤ 95% RH

Instalación

(1) Fija un tornillo en la pared y cuelga el controlador. Puedes ayudarte de los tacos incluidos si necesitas una mayor fijación del sistema. Fija otro tornillo a través del orificio de montaje de la zona inferior del dispositivo.

* Por favor, instala el sistema en un lugar cercano a una fuente de alimentación eléctrica y a la red WiFi para el buen mantenimiento de la conexión.

(2) Conecta un cable común a todas las electroválvulas (C) y un cable de alimentación por cada electroválvula o zona (hasta 8 en total). Conecta el adaptador de corriente (AC / AC). Si deseas instalar una electroválvula maestra, conéctala a los bornes (C y M) de la izquierda.

Vinculación con tu App Garza Smart / WiFi


(1) Activa el WiFi y el Bluetooth de tu móvil.	(2) Crea una familia en la app para gestionar todos los dispositivos si no tienes una creada ya. Haz clic en “perfil”, en la parte inferior derecha de tu pantalla.	(3) Haz clic en “Gestión de familia” y selecciona “Añadir familia”. Rellena los campos obligatorios (marcados con un asterisco) y haz clic en “Guardar” en la parte superior derecha de tu pantalla. En la pantalla emergente, haz clic en “Terminar”.

(4) Haz clic en la flechaen la parta superior izquierda de tu pantalla y luego haz clic en “Mi casa” en la parte inferior izquierda para volver al menú principal de la app. Asegúrate de tener seleccionada la familia que acabas de crear en la parte superior izquierda de la pantalla.	(5) Ahora ya podremos añadir dispositivos. Selecciona "añadir dispositivos" si es tu primer producto o el botón (+) en la esquina superior derecha.	(6) Mantén pulsado el botón hasta que el indicador luminoso parpadee rápidamente.

(7) Haz clic en "Añadir"	(8) Elige tu red wifi de 2,4 GHz e introduce su contraseña. La contraseña de tu red wifi puede estar en la parte trasera del router”. Asegúrate de que tu móvil también está conectado a la red wifi 2,4GHz a través de los ajustes de wifi de tu smartphone.	(9) Pulsa "Terminar" para finalizar el proceso de vinculación.

Componentes y significado de los botones del dispositivo

(1) Indicador luminoso de parámetros activos / en uso.

(2) Derecha.

(3) Izquierda.

(4) Configura los días de la semana en los que en riego estará en funcionamiento.

(5) Guarda el plan.

Parámetros y funcionamiento del controlador de electroválvulas Ocho Ríos en tu app Garza Smart

(1) Previsión del tiempo.

(2) Plan de riego automático.

(3) Retraso manual del riego.

(4) Calendario de riego.

(5) Editar áreas.

(6) Último plan de riego ejecutado (fecha, hora y duración).

(7) Modo manual.

(8) Estado o actividad en ejecución.

(9) Información del dispositivo.

Riego manual desde tu app Garza Smart

(1) Elige si deseas activar todas las salidas de riego conectadas o solo algunas (selecciona las que desees activar)


(2) Selecciona la duración del riego y pulsa confirmar para empezar el riego manual.	(3) Comprueba los parámetros de funcionamiento. (1) Área / Electroválvula trabajando. (2) Tiempo restante de riego del área / electroválvula que está trabajando. (3) Cancelar riego manual. (4) Saltar a la siguiente zona / electroválvula.

Riego manual desde el controlador de electroválvulas Ocho Ríos


(1) Pulsa el botón para activar el control manual del dispositivo. Veras que el indicador luminoso 1 comienza a parpadear.	(2) Usas los botones y para desplazarte hasta la electroválvula que quieras gestionar.

(3) Inmediatamente después, pulsa el botón para abrir la electroválvula elegida. El indicador luminoso parpadeará dos veces y se encenderá. Repite este paso con cada electroválvula que quieras abrir.	(4) Pulsa el botón o el botón para parar el riego y apagar la electroválvula.

Retraso manual del riego

Es posible retrasar el riego programado de cada zona si está lloviendo o si el suelo tiene humedad suficiente por cualquier otro motivo. Una vez concluido el periodo de tiempo seleccionado para el retraso, el Controlador volverá al trabajo.


(1) Pulsa el icono “Retraso manual del riego”.	(2) Selecciona el tiempo que quieras posponer el riego y pulsa "Confirmar".

Riego automático desde tu app Garza Smart


(1)Pulsa el icono de “Plan de riego automático”.	(2) Pulsa "Añadir".	(3) Pulsa "Temporizador normal".


(4) Elige la hora de inicio del plan, la duración, las electroválvulas que se activarán con sus correspondientes tiempos de riego* y la frecuencia semanal. Pulsa "Confirmar" para empezar el plan de riego. * Las electroválvulas se activarán y completarán su ciclo una tras otra, no simultáneamente.	(5) Activa o desactiva tus planes de riego automático creados.

Editar áreas / electroválvulas

(1) Pulsa el icono "Editar Áreas / Electroválvulas".

(2) Edita la información de tus áreas / electroválvulas y desactiva (o reactiva) las áreas o electroválvulas que desees. Esta función solo afectará al funcionamiento del Plan de riego automático, pero no al control manual desde el dispositivo el Controlador Ocho Ríos.

Calendario de riego

Esta función te permite consultar la previsión del tiempo de los últimos 7 días y los próximos 7 días para tomar decisiones informadas y adaptarte eficientemente a las condiciones climáticas.

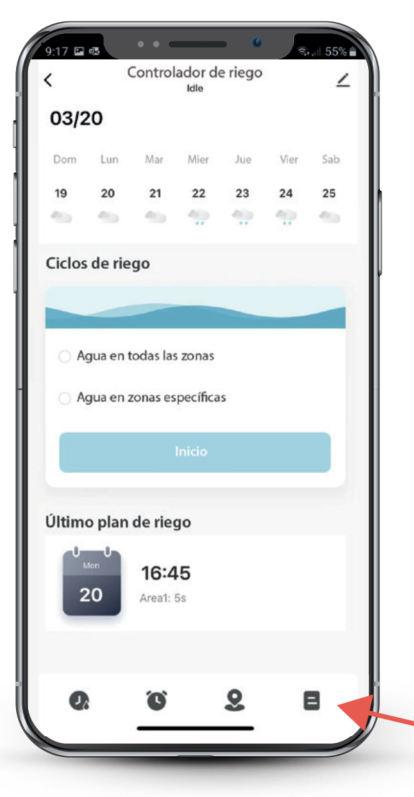

(1) Pulsa el icono “Calendario de riego".

(2) Comprueba la previsión de tiempo de los últimos 7 días y de los próximos 7 días y revisa tus ciclos de riego pasados.

Control por voz

Configura tu asistente de voz para manejar el Controlador de riego Nilo siguiendo los pasos indicados en estos enlaces: Alexa, Google Home.

Restablecer de fábrica el controlador de electroválvulas Ocho Ríos

Mantén pulsado el botón hasta que se apague el indicador luminoso . Trascurridos unos segundos, el indicador luminoso parpadeará lentamente, indicando que está listo para ser vinculado con tu app Garza Smart. Para vincularlo de nuevo, sigue los pasos indicados en el apartado "Vinculación con tu app Garza Smart".

Si quieres saber más o tienes alguna dificultad, consulta la Base de conocimiento o ponte en contacto con nosotros para recibir ayuda personalizada.
