Nilo – Controlador de riego WiFi - Manual de instrucciones

Aplicable a los productos con n.º referencia: 401303 / 401331G / 401331C

Índice

• Conoce tu controlador de riego WiFi Nilo
• Datos técnicos
• Consideraciones previas de uso y seguridad
• Vinculación con tu App Garza Smart / WiFi
• Test
• Componentes y significado de los botones del dispositivo
• Parámetros y funcionamiento del controlador de riego Nilo en tu app Garza Smart
• Riego manual desde tu app Garza Smart
• Riego manual desde el controlador de riego Nilo
• Riego automático desde tu app Garza Smart
• Programar riego automático desde tu app Garza Smart
• Parámetros y funcionamiento del Hub en tu app Garza Smart
• Programar riego automático desde tu app Garza Smart
• Control por voz
• Restablecer de fábrica el controlador de riego Nilo

Conoce tu controlador de riego WiFi Nilo

Gestiona y programa el riego de tu jardín desde cualquier lugar a través de tu móvil. Contrólalo de forma automática, mediante programaciones, o de forma manual, activándolo desde el propio dispositivo o desde la app Garza Smart. Compagina hasta 3 programaciones simultáneas diarias, semanales o en función de las condiciones meteorológicas de tu hogar. La programación queda almacenada en la memoria si se pierde la conexión a internet. Además, si esto ocurre, el tramo de programación que esté activo se mantendrá en funcionamiento hasta su término.  Compatible con manguera, aspersores, goteo y nebulizador. Dos modos de riego: irrigación y nebulización.  Compatible con un sensor de humedad para suelo Doñana (se vende por separado). Cuenta con medición de caudal, aviso de batería baja y de fuga de agua a través de tu app Garza Smart. El Hub puede ser usado en interiores, controlando el sistema de riego a larga distancia. Permite conectar y programar cualquier dispositivo enchufable y hasta 4 controladores de riego Nilo. Compatible con Alexa y Google Home.

Datos técnicos

Consideraciones previas de uso y seguridad

• El dispositivo se compone de dos partes: un Hub - Enchufe Inteligente para uso en interior y un irrigador para uso en exterior.
• Instala el controlador de riego Nilo a 1.2 - 2.4m de altura.
• No instales el controlador de riego Nilo ni el Hub en zonas en las que la señal de radiofrecuencia se pueda ver obstaculizada o cerca de combustibles inflamables.
• El dispositivo puede calentarse durante su uso normal.
• Limpia el filtro suministrado con regularidad para asegurar un perfecto funcionamiento.
• Mantén el dispositivo resguardado en periodos de heladas o en caso de temperaturas muy bajas para prevenir posibles daños.
• Retira las pilas cuando el dispositivo no esté en uso o se hayan agotado.
• Usa el controlador de riego Nilo con agua fría solamente.
• El controlador de riego Nilo debe ser ajustado al grifo manualmente.
• Conecta la manguera o el riego por goteo en las salidas de agua.
• Para una medición óptima del caudal, utiliza una salida de riego de 16mm. Una salida de 4mm puede no ser compatible con la medición.
• Cambia las pilas tan pronto como recibas el aviso de batería baja para evitar una posible fuga de agua en el caso de que lleguen a agotarse completamente.

Vinculación con tu App Garza Smart / WiFi

(1) Activa bluetooth y WiFi. Crea una familia en la app para gestionar todos los dispositivos si no tienes una creada ya. Haz clic en “perfil”, en la parte inferior derecha de tu pantalla.	(2)  Haz clic en “Gestión de familia” y selecciona “Añadir familia”. Rellena los campos obligatorios (marcados con un asterisco) y haz clic en “Guardar” en la parte superior derecha de tu pantalla. En la pantalla emergente, haz clic en “Terminar”.	(3) Haz clic en la flechaen la parta superior izquierda de tu pantalla y luego haz clic en “Mi casa” en la parte inferior izquierda para volver al menú principal de la app. Asegúrate de tener seleccionada la familia que acabas de crear en la parte superior izquierda de la pantalla.

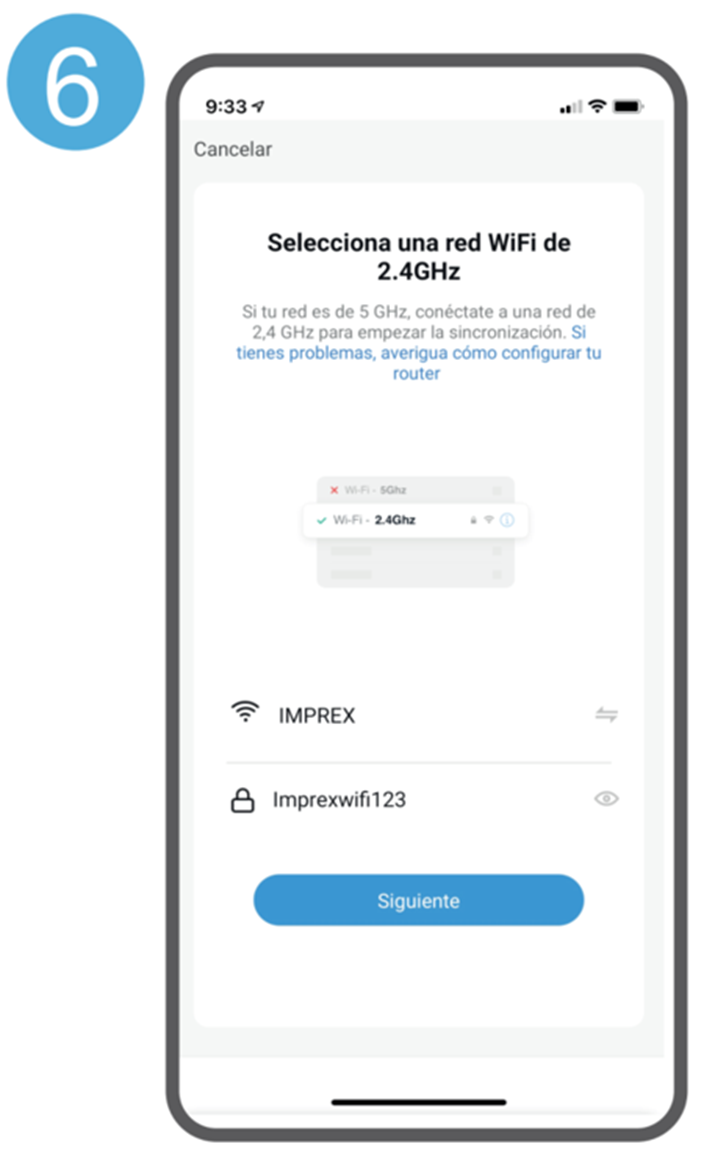

(4)  Ahora ya podremos añadir dispositivos. Selecciona "añadir dispositivos" si es tu primer producto o el botón (+) en la esquina superior derecha y elige el icono del Termostato dentro del menú de dispositivos.	(5) Selecciona "Hub".	(6) Elige tu red WiFi de 2,4 GHz e introduce su contraseña. La contraseña de tu red wifi puede estar en la parte trasera del router”. Asegúrate de que tu móvil también está conectado a la red WiFi 2,4GHz a través de los ajustes de wifi de tu smartphone.
(7) Conecta el Hub a la red eléctrica y mantén pulsado el botón de encendido hasta que el indicador luminoso parpadee rápidamente (dos veces por segundo).	(8) En la app, asegúrate de tener seleccionado “Modo EZ” en la parte superior derecha de la pantalla”. Marca “confirmar” y haz clic en “Siguiente”.	(9) La vinculación empezará a procesarse con una cuenta atrás de dos minutos.
(10) Una vez finalizada la vinculación, la luz se apagará. En la app, podrás modificar el nombre de tu Hub e indicar la habitación en la que está instalado (opcional). Haz clic en “Terminar” para finalizar el proceso de vinculación.	(11) Introduce 4 pilas alcalinas AA en el compartimento para pilas del controlador de riego Nilo.	(12) Mantén pulsado el botón de encendido / apagado hasta que el indicador luminoso parpadee rápidamente (dos veces por segundo).
(13) En tu app Garza Smart, haz clic en “Mi casa” en la parte inferior izquierda para volver al menú principal de la app. Selecciona tu Hub.	(14) Haz clic en “Gestionar dispositivos”.	(15) Haz clic en “Añadir más dispositivos”.

(16) Pulsa "Sistema de riego".	(17) Marca confirmar y haz clic en "Siguiente".

(18) Cuando tu app Garza Smart encuentre ambos dispositivos (Hub y controlador de riego Nilo), pulsa "Terminar"*. Podrás modificar el nombre de tu controlador de riego Nilo y de tu enchufe WiFi e indicar la habitación en la que está instalado (opcional). Haz clic de nuevo en "Terminar" y habrá finalizado el proceso de vinculación.  *El Hub solo podrá usarse como enchufe WiFi si se ha completado la vinculación de todo el sistema como aquí se indica.

Test

Una vez instalados y vinculados los dispositivos, lleva a cabo estos pasos para comprobar que todo funciona correctamente:

(1) Cierra el grifo en el que esté instalado el controlador de riego Nilo.

(2) Pulsa el botón de encendido / apagado hasta que suene un clic. La válvula interna del controlador de riego Nilo se habrá abierto.

(3) Pulsa el botón de encendido / apagado hasta que suene un clic. La válvula interna del controlador de riego Nilo se habrá cerrado.

(4) Abre el grifo ligeramente y vuelve a pulsar varias veces el mismo botón de encendido / apagado. Si el agua fluye y deja de fluir en base a lo pulsado, la prueba habrá concluido con éxito. Si el sistema era no responde correctamente, por favor, repite la prueba desde el principio.

(5) Abre el grifo en su totalidad para usar el controlador de riego Nilo con normalidad.

Componentes y significado de los botones del dispositivo

Entrada de agua Encender / apagar riego Indicador luminoso Compartimento para pilas Salida de agua

Encender / apagar Hub Indicador luminoso de encendido

Parámetros y funcionamiento del controlador de riego Nilo en tu app Garza Smart

Información del dispositivo Unidades de medición de temperatura y volumen Litros gastados en el último riego. Humedad y temperatura del suelo* Nivel de batería Modo de uso activo y siguiente riego programado

*Si el nivel de humedad del suelo es superior al configurado, el color de fondo de tu app Garza Smart cambiará a rojo. El sensor de humedad de suelo Doñana se vende por separado.

Riego manual desde tu app Garza Smart

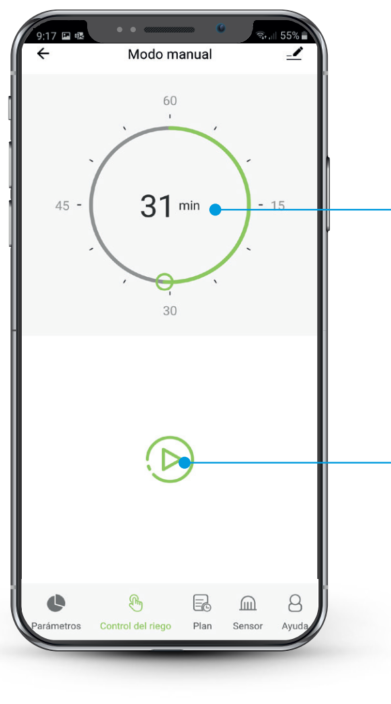

Selecciona la duración del riego. Modificable mediante el desplazamiento del pequeño círculo verde. Inicio / fin del riego

Riego manual desde el controlador de riego Nilo

Puedes manejar tu controlador de riego Nilo de forma manual desde el dispositivo pulsando el botón de encendido / apagado.

Riego automático desde tu app Garza Smart

Día de la semana: Cada plan está codificado con un color. Los puntos de color que se encuentran bajo el día de la semana indican los días en los que cada plan está activo. Planes: Es posible configurar y activar hasta 3 planes diferentes (días de la semana activos, hora de inicio y duración).  Retraso manual del riego. Es posible retrasar el riego programado durante 24, 48 o 72h si está lloviendo o si el suelo tiene humedad suficiente. Una vez concluido el periodo de tiempo seleccionado, la programación retomará su curso en base al día de la semana en el que se encuentre.

Programar riego automático desde tu app Garza Smart

(1) Elije el plan de riego que quieras configurar.	(2) Elije el modo de riego (Riego o nebulización) que vayas a usar.

(1) Elije el formato de hora (24h o AM/PM). (2) Configura la hora de inicio. (3) Configura la duración del plan (entre 1m y 11h 59m). (4) Configura los días de la semana en los que en riego estará en funcionamiento. (5) Guarda el plan.	(6) Activa el plan si deseas empezar a usarlo o mantelo desactivado si así lo prefieres.

(1) Elije el formato de hora (24h o AM/PM). (2) Configura la hora de inicio. (3) Configura la duración del plan (entre 1m y 11h 59m). (4) Configura la duración de los intervalos de nebulización (entre 5m y 59s). (5) Configura la duración de los intervalos de pausa entre nebulizaciones (desde 1s hasta 15m y 59s). (6) Configura los días de la semana en los que en riego estará en funcionamiento. (7) Guarda el plan.

(8) Activa el plan si deseas empezar a usarlo o mantelo desactivado si así lo prefieres.

Parámetros y funcionamiento del Hub en tu app Garza Smart

Información del dispositivo Encender / apagar enchufe Programación.

Programar riego automático desde tu app Garza Smart

(1) Haz clic en añadir temporización.

(2) Elije la hora en la que quieras que el dispositivo se encienda / apague. (3) Elije qué días de la semana va a ejecutarse el encendido / apagado del dispositivo. (5) Añade una nota descriptiva de la función que va a llevar a cabo el dispositivo. (5) Elije si deseas recibir una notificación cuando se active la programación. (6) Elige si el dispositivo debe encenderse o apagarse. (7) Haz clic en añadir temporización.

Control por voz

Configura tu asistente de voz para manejar el Controlador de riego Nilo siguiendo los pasos indicados en estos enlaces: Alexa, Google Home.

Restablecer de fábrica el controlador de riego Nilo

Resetear Hub:

1. Mantén pulsado el botón de encendido / apagado.
2. Con el botón todavía pulsado, enchufa el Hub en una toma de corriente. Verás que su indicador luminoso parpadea momentáneamente en azul.
3. Mantén el botón pulsado durante 15 segundos más, hasta que se encienda el indicador parpadee nuevamente en azul momentáneamente. Levanta el dedo del botón. Verás que el indicador luminoso parpadea rápidamente (2 veces por segundo), indicando que está listo para ser vinculado con tu app Garza Smart. Para vincularlo de nuevo, sigue los pasos indicados en el apartado "Vinculación con tu app Garza Smart".

Resetear controlador de riego Nilo:

1. Retira las pilas del controlador de riego Nilo y mantente a la espera durante 10 segundos.
2. Introduce de nuevo 4 pilas alcalinas.
3. Mantén pulsado el botón de encendido / apagado hasta que el indicador luminoso parpadee rápidamente, indicando que está listo para ser vinculado con tu Hub. Para vincularlo de nuevo, sigue los pasos indicados en el apartado "Vinculación con tu app Garza Smart".

Si quieres saber más o tienes alguna dificultad, consulta la Base de conocimiento o ponte en contacto con nosotros para recibir ayuda personalizada.
